產品概述

        本開關量光端機，提供1-32路單/雙向開關量在光纖中傳輸，該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。

產品特色

• 基于自主知識產權的集成電路；
• 可以支持1-16路開關量；
• 開關量類型支持干結點與濕節點；
• 每路有開關量開與閉的指示燈狀態指示；輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態；
• 支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護
• 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；
• 開關量輸入接口自帶濾波器，濾除干擾脈沖，保證輸出端的穩定輸出開關量信號；
• 可以設置每路開關量在光纖沒有接通時的常開與常閉的狀態；
• 開關量接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
• 電源支持過載保護、防反接保護;
• 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;
• 無風扇高效散熱，降低修復時間;
• 可選AC 220V，DC -48V、DC +24V，直流電源無正負極之分

選購指南

序號	型號	規格	序號	型號	規格
1	YTS1TK1S	1路單向開關量	5	YTS4TK1S	4路單向開關量
2	YTS1K1S	1路雙向開關量	6	YTS4K1S	4路雙向開關量
3	YTS2TK1S	2路單向開關量	7	YTS8TK1S	8路單向開關量
4	YTS2K1S	2路雙向開關量	8	YTS8K1S	8路雙向開關量

產品規格

光纖部份	光纖	單纖/雙纖
	光纖接口	SC/FC/ST/LC(SFP)可選
	波長	850nm/1310nm多模；1310nm/1550nm單模
	傳輸距離	無中繼：0~100Km
	發射功率	單模100uw — 0.93mw(典型)
開關量接口	干節點	1：信號繼電器干接點輸出； 2：光MOS繼電器輸出(最大內阻25?)
	脈沖量	光MOS繼電器輸出：0-VCC(VCC為本機供電電源電壓);響應時間：信號繼電器干接點輸出:<1.2ms,光MOS繼電器輸出<0.6ms
	開關信號	輸出信號繼電器干接點輸出30VDC/0.5A； 光MOS繼電器輸出:245VDC/0.12A
	開關頻率	最大開關頻率：50HZ
	浪涌保護	信號繼電器干接點輸出：無； 光MOS繼電器輸出：TVS+固體放電管防護
電源	電壓功耗	電源輸入DC5V/AC220V ,功耗<5W
	過載保護	支持；反接保護：支持；冗余保護：支持
	接入端子	4芯5.08mm間距插入式端子
規格尺寸	外殼	IP40防護等級，鋁合金材質
	尺寸	162mm(長) x 132mm(寬) x 50.0mm(高)
	安裝方式	導軌安裝、壁掛式安裝
	重量	0.85Kg/臺
環境指標	工作溫度	工作溫度：-10℃—+70℃
	儲存溫度	儲存溫度：-40℃—+85℃
	工作濕度	工作濕度：0%—95%（無凝結）
	MTBF	MTBF：   ＞100,000小時

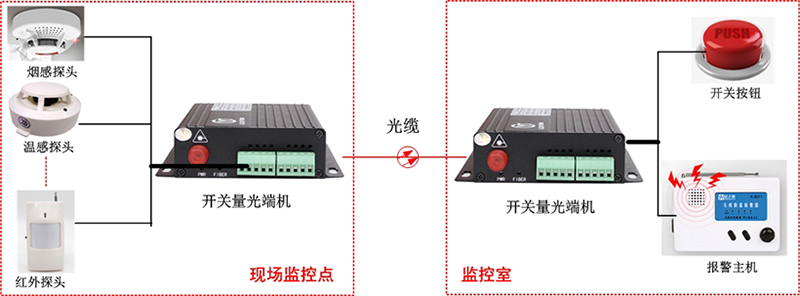

產品應用示意圖
