YTPCM420 集中式PCM綜合機架
- 產品型號：YTPCM420
- 產品特性：設備為19標準寬，6U高機框，可裝入19寸標準機架中
- 產品功能：每個子框提供16個插槽位,可插入2塊電源板(可帶鈴流)和14塊用戶支路板
- 產品規格：可插14塊YTPCM30AR母板，最多可支持420路話路
PCM(E1)復接設備簡介
PCM（pulse code modulation）設備，即脈沖編碼調制設備,YTPCM系列E1復接設備是廣州郵通公司自主研發,采用了最新的大規模數字集成電路和厚薄膜工藝技術而推出的新一代高集成度單板的PCM基群復接設備，可以將1到30路電話，并可選配多路以太網通道及和多路RS232數據通道通過標準的2M（E1）通道進行傳輸。

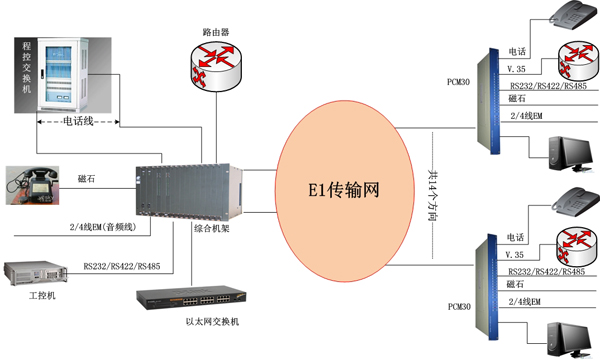

PCM(E1)復接設備方案圖
產品簡介
YTPCM420集中式PCM設備是我公司使用自主開發的專用集成電路研制生產的多種插卡設備、多種業務接口盤混插于同一個機框中的集中式PCM設備。該設備為插卡式結構，標準19英寸機箱，6U高度，提供多達17個槽位以及2塊雙電源冗余備份槽位；集中式PCM復用設備的開發集成了綜合業務復用、數字傳輸和光纖傳輸功能為一體，構成新一代綜合業務接入平臺。
它支持各種語音和數據業務的混合接入，支持多鏈路方向的網絡連接，可通過電接口或光接口構成傳輸鏈路，滿足用戶對日益增長的高速數據業務的需求。
用戶接口類型多樣（包括語音、數據、圖象），均以支路板方式插入機框，各種用戶 支路板可以混合裝配，提供寬帶及窄帶多種業務的接入。
電話接口支持來電顯示和可選反極。
完善的狀態顯示功能便于維護管理。
它支持各種語音和數據業務的混合接入，支持多鏈路方向的網絡連接，可通過電接口或光接口構成傳輸鏈路，滿足用戶對日益增長的高速數據業務的需求。
用戶接口類型多樣（包括語音、數據、圖象），均以支路板方式插入機框，各種用戶 支路板可以混合裝配，提供寬帶及窄帶多種業務的接入。
電話接口支持來電顯示和可選反極。
完善的狀態顯示功能便于維護管理。
產品特點
◆ 設備為19標準寬，6U高機框，可裝入19寸標準機架中;
◆ 每個子框提供16個插槽位,可插入2塊電源板(可帶鈴流)和14塊用戶支路板;
◆ 插槽1和插槽2固定插入電源板,兩塊電源卡互為熱備份;
◆ 插槽3~16可插入14塊各種不同的 業務及傳輸支路板,這些支路板可任意混合
◆ 插裝;每個支路板(或多個支路板)可通過自帶的E1接口或光纖接口與一個遠端
◆ 每個機框最大可支持14個遠端站，通過增加機框及子卡可支持更多的遠端站
◆ 獨立的用戶支路板設計，可以應用戶要求混合插裝
◆ 多種用戶接口，能夠實現語音、數據、圖象的混合接入
◆ 標配采用-48VDC直流電源，可選220V交流電源.
◆ 設備外形尺寸：300mm（深）*480mm（寬）*260mm（高）.
◆ 每個子框提供16個插槽位,可插入2塊電源板(可帶鈴流)和14塊用戶支路板;
◆ 插槽1和插槽2固定插入電源板,兩塊電源卡互為熱備份;
◆ 插槽3~16可插入14塊各種不同的 業務及傳輸支路板,這些支路板可任意混合
◆ 插裝;每個支路板(或多個支路板)可通過自帶的E1接口或光纖接口與一個遠端
◆ 每個機框最大可支持14個遠端站，通過增加機框及子卡可支持更多的遠端站
◆ 獨立的用戶支路板設計，可以應用戶要求混合插裝
◆ 多種用戶接口，能夠實現語音、數據、圖象的混合接入
◆ 標配采用-48VDC直流電源，可選220V交流電源.
◆ 設備外形尺寸：300mm（深）*480mm（寬）*260mm（高）.
產品應用圖
技術參數
>>適用插板
|
型號
|
名稱
|
配置描述
|
|
YTPCM30T
|
插卡式PCM設備
|
一板占用一個業務插槽
|
|
YT-OMUX30T
|
30槽多業務光端機
|
一板占用一個業務插槽
|
供電條件
電壓：交流AC220V AC 180V～240V；
直流DC-48V DC -36V～-72V；
功耗：每片卡≤5W；
滿配功耗：≤100W；
工作環境
工作溫度：0℃ ～ +50℃；
貯存溫度：-40℃ ～ +70℃；
相對濕度：5% ～ 95%無冷凝；
大氣壓力：86 ～ 106Kpa；
外形尺寸
19英寸標準機箱 300mm（深）*480mm（寬）*260mm（高）
