YTSDH155FE 單155M以太網光端機
- 產品型號：YTSDH155FE
- 產品特性：155M(STM-1)標準SDH光接口,光路可1+1備份(按要求定制)；
- 產品功能：提供4個10/100Base-Tx口，可進行本地交換和通道隔離
- 產品規格：以太業務支持GFP、VCAT、LCAS，每路最大傳輸帶寬100M，支持點對點、鏈、樹、星、環等組網方式
SDH/MSTP光端機簡介
SDH光端機是（Synchronous Digital Hierarchy）的簡稱，中文譯名為“同步數字系列光端機；MSTP英文名是（Multi-Sevice Trans Portplatform)也就是多業務傳送平臺。認為采用SDH/MSTP的多業務傳輸功能可以較好的適應大客戶接入傳輸網絡建設，提供大客戶業務接入，可以通過以太網接口、ATM接口直接接入用戶業務。具備相當的組網靈活性，可以充分滿足不同大客戶的具體需求。
廣州郵通公司的YTSDH/YTMSTP系列光端機可提供155M或622M光速率，接口豐富、帶寬靈活，組網靈活、安全可靠，網絡管理能力強大，提供端到端業務管理。可靈活配置不同路數的E1接口、V.35接口和以太網接口，雙光路1+1無損保護，組網靈活，功能強大，可支持雙光路1+1無損保護，可點對點，點對多點，鏈型或混合型組網。
廣州郵通公司的YTSDH/YTMSTP系列光端機可提供155M或622M光速率，接口豐富、帶寬靈活，組網靈活、安全可靠，網絡管理能力強大，提供端到端業務管理。可靈活配置不同路數的E1接口、V.35接口和以太網接口，雙光路1+1無損保護，組網靈活，功能強大，可支持雙光路1+1無損保護，可點對點，點對多點，鏈型或混合型組網。
SDH/MSTP光端機方案圖
產品簡介
YTSDH155FE以太網SDH光端機(又名155M光纖收發器或155M光電轉換器)是廣州郵通公司使用自主開發的大規模專用集成電路針對特殊的客戶群研制生產的SDH數據業務傳輸設備。本設備提供1路STM-1的SDH傳輸接口（光口）和4路的10/100M全雙工的以太網業務接口（電口），把以太網數據包直接封裝到SDH/SONET的凈荷中，通過SDH傳輸網絡實現以太網的遠距離高速互聯。可以廣泛應用于電信、聯通、移動、網通、廣電等各運營商的網絡中。該系列設備符合 ITU-T X.85/X.86信息產業部 YD/T 1179-2002 以及 SDH/SONET 的相關規范，并帶有網管功能，便于運營商進行管理。
產品特點
◆ 采用大規模專用芯片，電路簡單，功耗低，可靠性高
◆ 利用現有SDH網絡資源建立透明的多業務傳送平臺，155Mbit/s速率等級，最遠傳輸距離可達 120KM
◆ 提供4個10/100Base-Tx口，可進行本地交換和通道隔離
◆ 以太業務支持GFP、VCAT、LCAS，傳輸最大帶寬100M；
◆ 支持802.1qVLAN幀及超長幀的透明傳輸，
◆ 支持802.1p優先級功能，支持基于802.3x的流量控制功能
◆ 提供ITU-T建議的配置、告警、性能、維護、安全等網管功能；
◆ 支持CONSOLE監控方式，支持通過ESDH-MSAP遠端管理；
◆ 支持軟件遠端下載，具備軟件動態升級能力，易于維護;
◆ 支持點對點、鏈、樹、星、環等組網方式。
◆ 電源-48V DC和220V AC可選；
◆ 19英寸×1U緊湊結構。
◆ 利用現有SDH網絡資源建立透明的多業務傳送平臺，155Mbit/s速率等級，最遠傳輸距離可達 120KM
◆ 提供4個10/100Base-Tx口，可進行本地交換和通道隔離
◆ 以太業務支持GFP、VCAT、LCAS，傳輸最大帶寬100M；
◆ 支持802.1qVLAN幀及超長幀的透明傳輸，
◆ 支持802.1p優先級功能，支持基于802.3x的流量控制功能
◆ 提供ITU-T建議的配置、告警、性能、維護、安全等網管功能；
◆ 支持CONSOLE監控方式，支持通過ESDH-MSAP遠端管理；
◆ 支持軟件遠端下載，具備軟件動態升級能力，易于維護;
◆ 支持點對點、鏈、樹、星、環等組網方式。
◆ 電源-48V DC和220V AC可選；
◆ 19英寸×1U緊湊結構。

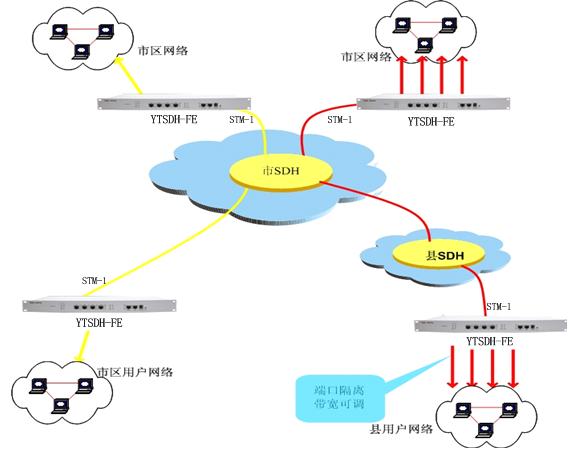

產品應用圖
技術參數
光纖接口參數
? 單模發送光功率：-8dBm ~ -15dB
? 單模接收靈敏度：-33dBm ~ -40dBm ( 誤碼率≤10-11 )
? 光纖接口：SC型/FC型可選
? 適用光纖：單模
以太網接口參數
? 接口為：10/100Base-Tx
? 接口規程：符合IEEE-802.3/符合IEEE-802.3u標準
? 接口速率：10Base-T/100 Base-T自適應,使用標準的RJ45接頭
電源參數
? 電源-48V機型：-36V～-72V
? 電源交流220V機型：交流176V～250V
? 整機功耗：<15W
E1誤碼測試
? 測試序列：215－1反轉碼
? 誤碼計數長度：1.0000×1038
網管接口
? RS232接口
? 連接器類型：DB9
? 接口方式：RS232
? 接口速率：9600bit/s
以太網網管接口
? 符合IEEE802.3標準
? 接口方式：10Base-T
? 連接類型：RJ45
外型尺寸
? 寬×深×高=483mm(19英寸) ×175mm×45mm
? 單模發送光功率：-8dBm ~ -15dB
? 單模接收靈敏度：-33dBm ~ -40dBm ( 誤碼率≤10-11 )
? 光纖接口：SC型/FC型可選
? 適用光纖：單模
以太網接口參數
? 接口為：10/100Base-Tx
? 接口規程：符合IEEE-802.3/符合IEEE-802.3u標準
? 接口速率：10Base-T/100 Base-T自適應,使用標準的RJ45接頭
電源參數
? 電源-48V機型：-36V～-72V
? 電源交流220V機型：交流176V～250V
? 整機功耗：<15W
E1誤碼測試
? 測試序列：215－1反轉碼
? 誤碼計數長度：1.0000×1038
網管接口
? RS232接口
? 連接器類型：DB9
? 接口方式：RS232
? 接口速率：9600bit/s
以太網網管接口
? 符合IEEE802.3標準
? 接口方式：10Base-T
? 連接類型：RJ45
外型尺寸
? 寬×深×高=483mm(19英寸) ×175mm×45mm
