YT-CX232R 插卡式E1/RS232-串口轉換器
- 產品型號：YT-CX232R
- 產品特性：提供1路 RS232接口，速率自適應，最高460.8Kbit/s
- 產品功能：可提供1路N×64K RS232接口（N=1~32）(可選）
- 產品規格：傳輸通道提供1路E1配置，E1接口阻抗支持75Ω和120Ω
轉換器(E1/RS232)簡介
TY系列串口系列轉換器廣州郵通公司自主研發,采用了最新的大規模數字集成電路和厚薄膜工藝技術而推出的新一代高集成度單板的串口轉換設備，串口轉換器/系列有RS-232/485/422 之間完成數據轉換的通訊接口轉換器。，實現RS-232設備到RS-422或RS-485多節點網絡的連接（RS-422支持10個節點，RS-485支持32個節點），提高了傳輸速率，傳輸距離也超過了1.2公里。
轉換器(E1/RS232)方案圖
產品簡介
YT-CX232R串口轉換器是廣州郵通公司使用自主開發的專用集成電路研制生產的E1到RS232 接口轉換器，提供ITU-T G.703標準E1接口與標準RS232接口之間的物理層轉換，為網絡中不同接口設備之間的通信提供安全、無縫的連接。可以從G.703 E1中任意抽取指定時隙，組成RS232通道，適用于基于傳輸網的RS232數據透明傳輸。
產品特點
◆采用大規模芯片，電路簡單，功耗低，可靠性高
◆提供1路E1配置，E1接口阻抗支持75Ω和120Ω
◆提供1路 RS232接口，速率自適應，最高460.8Kbit/s
◆YT-CX232F、YT-CX232FR可提供1路N×64K RS232接口（N=1~32）
◆提供1組控制開關，用于設置和維護測試
◆具有完整的告警及狀態指示
◆符合ITU-T RS232、G.703、G.704等建議
◆適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC
◆提供1路E1配置，E1接口阻抗支持75Ω和120Ω
◆提供1路 RS232接口，速率自適應，最高460.8Kbit/s
◆YT-CX232F、YT-CX232FR可提供1路N×64K RS232接口（N=1~32）
◆提供1組控制開關，用于設置和維護測試
◆具有完整的告警及狀態指示
◆符合ITU-T RS232、G.703、G.704等建議
◆適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC

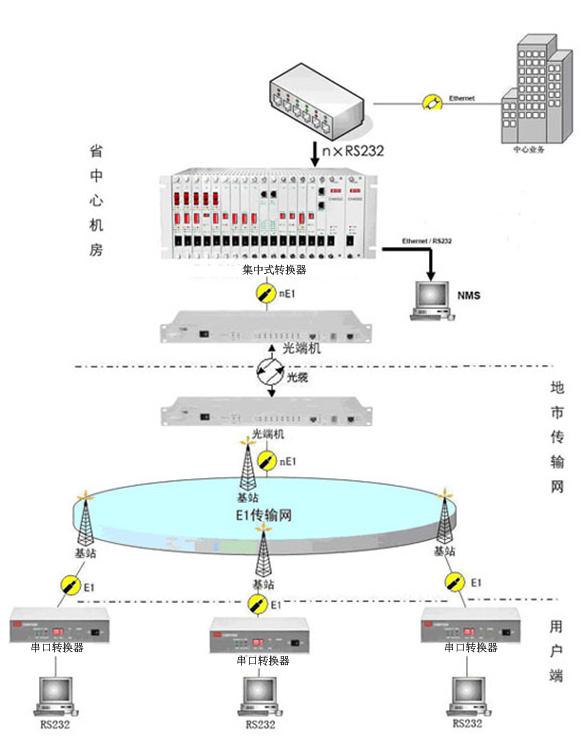

產品應用圖
技術參數
型號及規格
供電條件
直流供電電壓：-48VDC，容差范圍 -36V~-72V
交流供電電壓：220VAC±20%，50Hz
功耗：≤ 5W
工作環境
環境溫度：0℃~45℃
相對濕度：≤90%（35℃時）
E1接口電氣特性
標稱速率：2048Kbps，容差±50ppm
接口阻抗：75歐姆（非平衡）或120歐姆（平衡）
數字接口電氣特性：符合ITU-T G.703建議
接口連接器為：RJ45或BNC同軸
RS232接口指標
最大速率：460.8kbps
接口特性：滿足ITU-T V.24標準
|
型號名稱
|
E1接口
|
RS232接口
|
成幀/透明
|
最大帶寬
|
管理
|
結構
|
|
YT-CX232 轉換器
|
1
|
1
|
透明
|
460.8K
|
有
|
桌面mini型
|
|
YT-CX232F 轉換器
|
1
|
1
|
成幀
|
460.8K
|
有
|
桌面mini型
|
|
YT-CX232R 轉換器
|
1
|
1
|
透明
|
460.8K
|
有
|
|
|
YT-CX232RF 轉換器
|
1
|
1
|
成幀
|
460.8K
|
有
|
直流供電電壓：-48VDC，容差范圍 -36V~-72V
交流供電電壓：220VAC±20%，50Hz
功耗：≤ 5W
工作環境
環境溫度：0℃~45℃
相對濕度：≤90%（35℃時）
E1接口電氣特性
標稱速率：2048Kbps，容差±50ppm
接口阻抗：75歐姆（非平衡）或120歐姆（平衡）
數字接口電氣特性：符合ITU-T G.703建議
接口連接器為：RJ45或BNC同軸
RS232接口指標
最大速率：460.8kbps
接口特性：滿足ITU-T V.24標準
