STM-1至千兆以太網匯聚型轉換器 YT-HX128/B
- 產品型號：YT-HX128H
- 產品特性：提供2個STM-1光接口（支持1+1光備份）
- 產品功能：傳輸側提供63×E1接口，匯聚比1:63，匯聚點最大帶寬64×1.984M
- 產品規格：業務側提供2路1000BASE-Tx接口+2路1000M以太網光口（SFP）
產品概述
YT-HX128/B是一款具有反向復用功能及VLAN TAG能力的匯聚型協議轉換器，具有3個符合IEEE802.3系列標準的千兆以太網接口（2個電口和1個光口，可同時使用）和2個STM-1接口。本設備將來自GE口的以太網數據進行分流（不同的VLAN Tag對應不同的VCG通道），并經過封裝處理后形成EoPDH信號，再映射到SDH之上；反向則是將SDH信號中的E1信號解映射后，再解映射出以太網數據，匯聚到GE口。
YT-HX128/B設備采用模塊化結構，主板固定內嵌1個16VCG以太網匯聚單元，通過主板可另外配置3個16VCG以太網匯聚單元及不同類型的電源單元，滿足不同應用環境的要求。
YT-HX128/B設備最多支持64個VCG通道（每單元支持16個），每一個VCG通道都可獨立設置工作在單E1協轉模式或多E1協轉模式。單E1轉換模式下，每個通道的帶寬為1個E1；多E1轉換模式下，每個通道的最大帶寬為16個E1，在1+0模式（2個STM-1接口相互獨立）下，64個VCG共享126個E1。
本設備應用在業務匯聚網中，支持點對多點應用。設備采用基于RS232簡單CLI命令行管理方式，同時支持SNMP_V1和SNMP_V2協議，支持C/S架構的網絡管理平臺RayView，可以輕松完成對復雜網絡配置、管理和維護。
本設備符合ITU-T G.7041、G.7042、G.7043、G.8040標準的EoPDH（Ethernet Over PDH）技術，可以與遵循相同標準的設備對通。

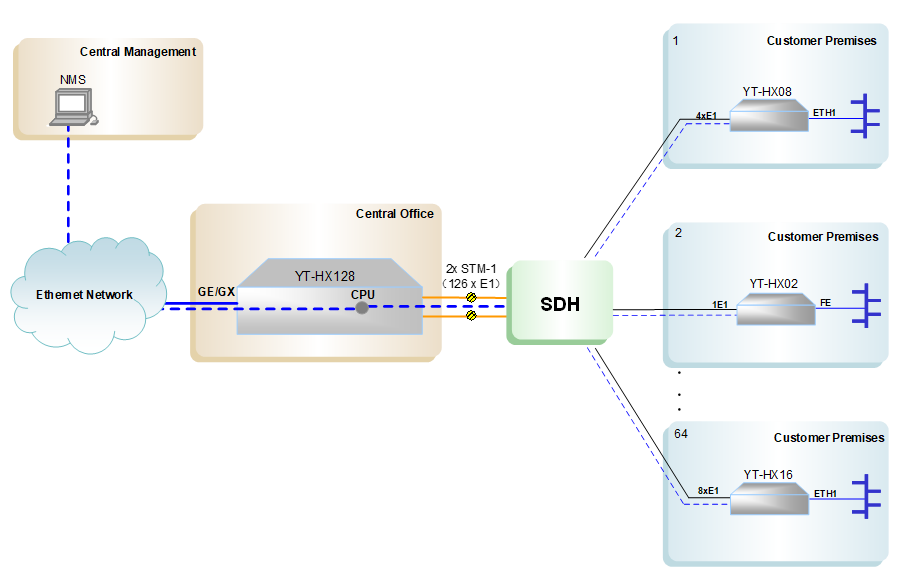

使用示意圖
產品特點
設備整機小巧，19英寸1U機箱，深255mm，可安裝在標準的機柜上
STM-1光接口
? 提供2個STM-1光接口，使用LC型SFP 光收發模塊，支持熱插拔功能
? 接口速率為155Mb/s，傳輸距離可選（取決于設備的SFP光模塊）
? 符合SFP MSA（INF-8074i）、ITU-T G.695、FC-PI V2.0等標準
? 支持光口設備側環回功能，方便故障診斷
? 支持自動激光關斷（ALS）功能
? 支持遠端掉電監測（RPD）功能
以太網接口
? 提供2個千兆以太網電口和1個千兆以太網光口，符合IEEE802.3系列標準
? 千兆以太網電接口采用RJ45連接器，支持自協商，可工作在1000M全雙工、100M全/半雙工、10M全/半雙工等5種模式，支持交叉、直通網線自適應功能
? 千兆以太網光口采用1.25G SFP光模塊，工作在1000M全雙工模式，傳輸距離可選（取決于設備的SFP光模塊）
? 具備環回檢測功能
? 支持單播幀，多播幀和廣播幀
? MAC地址列表容量支持4K，老化時間可設為12S和300S，缺省老化時間為300S
? 支持最小幀長為64字節，最大幀長為1552/1536字節
? 支持流控功能和廣播風暴過濾功能
? 支持MAC 地址動態學習功能
? 支持端口型 VLAN和符合IEEE 802.1Q標準的標簽型VLAN功能
? 提供各個以太網端口的性能統計，如錯包數、總包數等
? 支持QinQ配置（Double Tag VLAN）
定時模式
? 可選跟蹤內部定時源，符合ITU-T G.813標準
? 可選跟蹤STM-1光線路定時源（T11、T12）
? 定時源可根據告警、SSM值、頻偏以及人工設定優先級自動切換，也可以人工強制切換
通道保護
? 可選1+1通道保護或1+0不保護兩種模式
? 在1+1通道保護模式，保護倒換時間優于50ms
? 支持自動保護倒換及強制倒換功能
以太網封裝
? 單E1轉換模式下，支持GFP/HDLC封裝；HDLC封裝下，支持成幀PCM31/非成幀模式，HDLC幀格式兼容RJ017*
? 多E1 轉換模式下，支持GFP封裝
與遠端設備通信
? 單E1轉換模式下，支持與遠端YT-HX02，YT-HX02FX轉換器設備以及其他同類支持同樣以太網封裝協議的設備進行業務互通
? 多E1 轉換模式下，支持與遠端YT-HX系列轉換器以及其他同類支持同樣以太網封裝協議的設備進行業務互通
符合ITU-T標準協議
? GFP-F封裝，符合ITU-T G.7041建議
? VCAT虛級聯和LCAS鏈路容量調整方法建議G.7042
? Ethernet到nxE1映射建議G.7043
? Ethernet至單E1映射建議G.8040
設備管理
? 支持C/S架構的RayView網絡管理平臺,可實現網元遠程在線升級，升級時業務無損傷
? 支持SNMP_V1和SNMP_V2協議
? 可管理遠端協轉設備（如：YT-HX02、YT-HX08、YT-HX16），且可通過YT-HX系列的設備管理支持本協議的遠端光纖收發器
? 對設備告警和狀態進行實時監視，也可完成各種配置功能
n 設備支持電源冗余保護，支持熱插拔，功率小于20W
? 220V AC或-48V DC單電源供電
? 雙220V AC同時供電
? 雙-48V DC同時供電
? 220V AC&-48V DC同時供電
